R&S®RTM3000 系列示波器 (2/4 CH, 100 MHz ~ 1 GHz)
R&S®RTM3000 oscilloscope (2/4 CH, 100 MHz ~ 1 GHz)
R&S RTM3000 示波器搭載 10 位元 ADC，提供四倍垂直解析度，精準捕捉微小訊號細節，具備高達 80 Msample 記憶體與 10.1 吋觸控螢幕，是電子除錯與功率分析的專業工具。

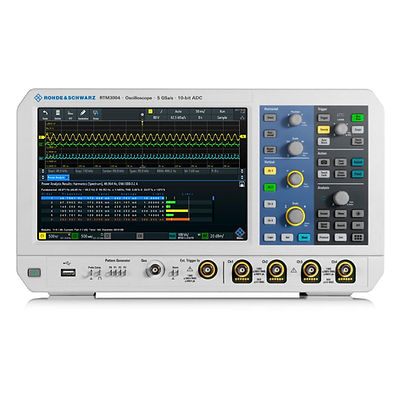

R&S®RTM3000 示波器
憑藉 10 的力量，看見更多訊號細節
R&S®RTM3000 示波器是為了解決日常疑難雜症而設計的專業工具，其完美整合了 10 的力量（10 位元 ADC、10 倍記憶體與 10.1 吋觸控螢幕），並配備了 Rohde & Schwarz 探棒介面，全面支援所有 Rohde & Schwarz 的探棒產品。
關鍵特性
頻寬：100 MHz 至 1 GHz
取樣率：最高達 5 Gsample/s
記憶體深度：最高達 80 Msample
ADC 解析度：10 位元
顯示器：10.1 吋電容式觸控螢幕
訊號分析：快速取得結果
在大訊號中，清晰檢視微小訊號的變化細節
R&S®RTM3000 示波器搭載 Rohde & Schwarz 客製化設計的 10 位元類比數位轉換器（ADC, Analog-to-Digital Converter），其效能相較於傳統的 8 位元 ADC 提升了四倍之多；這種解析度的顯著提升，帶來了更銳利的波形，能呈現更多過去可能遺漏的訊號細節，一個典型的應用案例是交換式電源供應器的特性分析，工程師必須在同一次的訊號擷取過程中，精準判定切換裝置在開啟與關閉期間的電壓變化。
分段記憶體
提供 40 Msample 標準記憶體與 80 Msample 交錯模式
R&S®RTM3000 示波器提供領先同級產品的記憶體深度，每通道皆可用 40 Msample，在交錯模式下更可達到 80 Msample；此規格是同儀器等級中，相似示波器的八倍以上，讓使用者即使在高取樣率的條件下，也能擷取更長的採集序列，從而獲得更豐富的分析結果，例如在分析交換式電源供應器的暫態響應時，這項功能就顯得格外重要。
在全頻寬下擷取更長時間的訊號
具備歷史紀錄功能的 400 Msample 分段記憶 體
透過選配的 R&S®RTM-K15，使用者可利用其深度分段記憶體，在更長的觀測週期內分析訊號序列；對於具有通訊間隔的協定訊號，例如 I²C 或 SPI，能夠進行長達數秒或數分鐘的連續擷取，並得益於可變的區段大小，讓 400 Msample 的記憶體獲得最佳利用，在歷史模式下，先前所有擷取至 400 Msample 最大分段記憶體深度的紀錄，都可用於後續的深入分析。
使用 MSO 選項進行邏輯分析
額外提供 16 個數位通道
R&S®RTM-B1 選項能將每一台 R&S®RTM3000 示波器，轉換為一台操作直觀且具備 16 個額外數位通道的混合訊號示波器（MSO, Mixed Signal Oscilloscope）；這使得示波器能夠同步且時間相關地，擷取並分析來自嵌入式設計中類比與數位組件的訊號，舉例來說，利用游標量測功能，即可便捷地確定 A/D 轉換器輸入與輸出之間的延遲。
波形與碼型產生器
產生類比與數位激勵訊號
R&S®RTM-B6 波形與碼型產生器可 提供高達 50 Mbit/s 的訊號輸出，非常適用於教育研究與硬體原型的開發實作；除了常見的正弦波、方波/脈衝、斜波及雜訊波形外，它還能輸出任意波形與 4 位元的訊號碼型，使用者可透過 CSV 檔案匯入波形與碼型，或直接從示波器波形中複製，同時也支援如 I²C、SPI、UART 及 CAN/LIN 等預先定義的協定碼型。
數位電壓錶
量測並顯示電位
R&S®RTM3000 示波器的每個通道皆標準配備一個 3 位數的數位電壓錶（DVM, Digital Voltmeter）與一個 6 位數的頻率計數器，可用於同步量測；其量測功能完整包括 DC、AC+DC (RMS) 與 AC (RMS)。
頻率分析模式
透過 FFT 功能洞察時域與頻域的交互作用
難以查找的故障，通常起因於時間訊號與頻率訊號之間的交互作用；R&S®RTM3000 示波器的 FFT（Fast Fourier Transform）功能，只需按下按鈕並輸入中心頻率與頻寬即可啟動，憑藉其高效能 FFT 功能，訊號分析的取樣點數最高可達 128k 點，其他實 用工具還包括游標量測與頻域中的自動設定功能。
遮罩測試模式
快速驗證訊號的穩定性與品質
遮罩測試可快速判定特定訊號是否落在定義的容差範圍內，並透過統計性的通過/失敗評估，來檢驗待測物（DUT, Device Under Test）的品質與穩定性；這項功能有助於迅速識別訊號異常與非預期的結果，當波形違反遮罩時，量測便會停止，每一次違規都能在 R&S®RTM3000 的 AUX-OUT 連接器上產生一個脈衝輸出，此脈衝可用於觸發量測設置中的特定動作。
功率量測的最佳選擇
以高達 10 位元的解析度檢視功率訊號細節
在功率量測應用中，即使是高動態範圍訊號中最微小的細節也至關重要，MOSFET 的導通電阻 RDS(on) 驗證就是一個很好的例子；R&S®RTM3000 示波器的高 ADC 解析度將垂直解析度提升至 10 位元，使過去無法看見的訊號細節變得清晰可見且能夠量測，在量測 RDS(on) 時，這項優勢使得在開關閉合的狀態下，精準量測汲極至源極的電壓斜率成為可能。
R&S®RTM3000 系列 - 可選型號
型號 | 頻寬 | 通道數 | 取樣率 | 最大記憶體深度 | MSO 選配 |
R&S®RTM3002 | 100 MHz | 2 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3004 | 100 MHz | 4 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3002 + RTM-B222 | 200 MHz | 2 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3004 + RTM-B242 | 200 MHz | 4 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3002 + RTM-B223 | 350 MHz | 2 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3004 + RTM-B243 | 350 MHz | 4 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3002 + RTM-B225 | 500 MHz | 2 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3004 + RTM-B245 | 500 MHz | 4 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3002 + RTM-B2210 | 1 GHz | 2 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3004 + RTM-B2410 | 1 GHz | 4 | 5 Gsample/s | 80 Mpts | 16 個數位通道 |
R&S®RTM3000 系列示波器適用探棒
探棒類型 | 規格 / 描述 | 型號 |
單端被動式探棒 | 500 MHz, 10 MΩ, 10:1, 300 V, 10 pF, 5 mm | R&S®RT-ZPU5S |
500 MHz, 10 MΩ, 10:1, 400 V, 9.5 pF, 2.5 mm | R&S®RT-ZP10 | |
38 MHz, 1 MΩ, 1:1, 55 V, 39 pF, 2.5 mm | R&S®RT-ZP1X | |
主動式寬頻探棒：單端 | 1.0 GHz, 10:1, 1 MΩ, BNC interface | R&S®RT-ZS10L |
1.0 GHz, active, 1 MΩ, Rohde & Schwarz probe interface | R&S®RT-ZS10E | |
1.0 GHz, active, 1 MΩ, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface | R&S®RT-ZS10 | |
1.5 GHz, active, 1 MΩ, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface | R&S®RT-ZS20 | |
主動式寬頻探棒：差動 | 1.0 GHz, active, differential, 1 MΩ, R&S®ProbeMeter, micro button, including 10:1 external attenuator, 1 MΩ, 60 V DC, 42.4 V AC (peak), Rohde & Schwarz probe interface | R&S®RT-ZD10 |
1.5 GHz, active, differential, 1 MΩ, R&S®ProbeMeter, micro button, Rohde & Schwarz probe interface | R&S®RT-ZD20 | |
電源軌探棒 | 2.0 GHz, 1:1, 50 kΩ, ±0.85 V, ±60 V offset, Rohde & Schwarz probe interface | R&S®RT-ZPR20 |
高壓單端被動式探棒 | 250 MHz, 100:1, 100 MΩ, 850 V, 6.5 pF | R&S®RT-ZH03 |
400 MHz, 100:1, 50 MΩ, 1000 V, 7.5 pF | R&S®RT-ZH10 | |
400 MHz, 1000:1, 50 MΩ, 1000 V, 7.5 pF | R&S®RT-ZH11 | |
高壓探棒：差動 | 200 MHz, 250:1/25:1, 5 MΩ, 750 V (peak), 300 V CAT III, Rohde & Schwarz probe interface | R&S®RT-ZHD07 |
100 MHz, 500:1/50:1, 10 MΩ, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface | R&S®RT-ZHD15 | |
200 MHz, 500:1/50:1, 10 MΩ, 1500 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface | R&S®RT-ZHD16 | |
100 MHz, 1000:1/100:1, 40 MΩ, 6000 V (peak), 1000 V CAT III, Rohde & Schwarz probe interface | R&S®RT-ZHD60 | |
電流探棒 | 20 kHz, AC/DC, 0.01 V/A and 0.001 V/A, ±200 A and ±2000 A, BNC interface | R&S®RT-ZC02 |
100 kHz, AC/DC, 0.1 V/A, 30 A, BNC interface | R&S®RT-ZC03 | |
2 MHz, AC/DC, 0.01 V/A, 500 A (RMS), Rohde & Schwarz probe interface | R&S®RT-ZC05B | |
10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), BNC interface | R&S®RT-ZC10 | |
10 MHz, AC/DC, 0.01 V/A, 150 A (RMS), Rohde & Schwarz probe interface | R&S®RT-ZC10B | |
50 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface | R&S®RT-ZC15B | |
100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), BNC interface | R&S®RT-ZC20 | |
100 MHz, AC/DC, 0.1 V/A, 30 A (RMS), Rohde & Schwarz probe interface | R&S®RT-ZC20B | |
120 MHz, AC/DC, 1 V/A, 5 A (RMS), BNC interface | R&S®RT-ZC30 | |
EMC 近場探棒 | Probe set for E and H near-field measurements, 30 MHz to 3 GHz | R&S®HZ-15 |
邏輯探棒 | 400 MHz logic probe, 8 channels | R&S®RT-ZL04 |
