突破通道限制，R&S MXO 系列示波器的高通道數同步量測技術解析
前言：現代電子系統面臨的「多通道」量測挑戰
在電力電子、嵌入式系統與高速數位設計快速迭代的今日，工程師所面臨的測試挑戰正急遽增加。傳統上，四通道甚至八通道的示波器已能滿足多數常規測試需求；然而，隨著系統整合度的躍升，越來越多前瞻性應用迫切需要同時觀測超過八個，甚至高達數十個節點的類比與數位訊號。
舉例來說，在先進的電源轉換系統（Power Conversion）中，工程師必須同時監測三相電壓與電流、直流鏈（DC Link）的動態變化以及多個環境感測器的回饋；在電源管理 IC（PMIC）的驗證中，新型的多相降壓轉換器（Multi-phase Buck Converters）往往具備 16 相以上的複雜切換邏輯，需要同步捕捉每一相的脈衝寬度調變（PWM）波形；而在現場可程式化邏輯閘陣列（FPGA）的系統級測試中，複雜的開關機電源排序（Power-up/down Sequencing）更要求量測系統必須在同一時間基準下，完美紀錄所有周邊 IC 訊號與串列匯流排的交互作用。
為了解決這些極端的高通道數測試需求，將多台示波器進行「同步串聯」成為了最有效且最具彈性的解決方案。本文將深入剖析如何運用 Rohde & Schwarz（R&S）新世代 MXO 4、MXO 5 與 MXO 5C 系列示波器，打造出高達 32 通道的精密量測系統，並全面解析各項同步測試重點與環境建置策略。
測試重點一：基礎同步觸發的原理與時序誤差控制
要將兩台以上的示波器完美同步，最基礎也是最直觀的方法是採用「觸發輸出至觸發輸入（Trigger Out to Trigger In）」的硬體連接模式，當主示波器偵測到觸發條件時，會透過後方背板送出一個實體的觸發脈衝訊號給輔助示波器，藉此讓兩台儀器在極近的時間點內同步進行波形擷取。然而，在建構這類系統時，工程師必須高度關注並控制潛在的時序誤差來源：
單一儀器的觸發抖動（Trigger Jitter）：
觸發抖動是指示波器在面對相同觸發事件時，每次擷取時間點的微小變異。新世代的 MXO 系列示波器受惠於先進的數位觸發架構，其單機觸發抖動已能達到業界最低的小於 1 ps RMS，這為跨儀器同步奠定了極佳的精準度基礎。
跨儀器的觸發延遲與抖動（Inter-scope Trigger Delay & Jitter）：
當主示波器產生觸發事件後，大約需要數百奈秒（約 800 ns）的處理時間才會將觸發脈衝送出至輔助示波器。這段「觸發輸出延遲」是可測量且可被補償的。此外，傳輸過程中不可避免地會產生跨儀器的觸發抖動，但在 MXO 系統的優異硬體設計下，此數值被嚴格控制在小於 250 ps RMS 內。
時基準確度與時鐘漂移（Timebase Accuracy & Drift）：
每台示波器都有其獨立的 10 MHz 內部參考時鐘。即便準確度高達百萬分之一（1 ppm），若長時間或長紀錄長度下各自獨立運作，微小的頻率差異仍會累積成可觀的時間誤差。因此，同步量測的關鍵測試重點之一，便是必須將主示波器的「10 MHz 參考時鐘輸出（Ref Out）」連接至所有輔助示波器的「參考時鐘輸入（Ref In）」，強制所有儀器共用同一個心跳節拍，從根本上消除時基漂移的影響。
測試重點二：R&S ScopeSync 軟體的全自動 16 通道同步整合
傳統手動同步雖然有效，但需要繁瑣的時滯（Deskew）測量與波形比對。為了大幅提升測試效率，R&S 在 MXO 系列中內建了強大的 ScopeSync 同步軟體。透過 ScopeSync，工程師只需進行三條實體連線（觸發 BNC 線、10 MHz 參考時鐘 BNC 線，以及用於通訊的區域網路 LAN 線），即可快速建構最高 16 通道的無縫整合系統。
在 ScopeSync 的架構下，測試重點涵蓋了高度的自動化與異質環境支援：
全自動時滯校正（Auto Remote Skew）：
軟體內建智慧型校正演算法，會自動執行多達 1000 次的連續波形擷取，並精確計算出平均的觸發傳遞延遲。隨後，系統會自動將這個補償值寫入輔助示波器中，確保兩台儀器的觸發零點在時間軸上完美重合。
異質儀器環境的彈性配置：
ScopeSync 完美支援 MXO 4、MXO 5 與 MXO 5C 系列的混合搭配。這意味著測試系統中的每一台示波器可以擁有不同的頻寬、取樣率、記憶體深度與 ADC 解析度。工程師可依據預算與量測節點的頻率特性，進行最具成本效益的設備編排。
一站式波形匯入與量測分析：
在每次觸發擷取完成後，ScopeSync 會自動將輔助示波器的類比波形資料匯入至主示波器的螢幕上。工程師無需在兩台儀器間來回切換，即可在單一介面下對所有高達 16 個通道的訊號進行游標量測、數學運算與進階分析。
測試重點三：利用功率分配器穩定擴展至 24 通道
當測試需求突破 16 通道，邁向 24 通道規模（例如連接三台 8 通道示波器）時，硬體訊號的完整性（Signal Integrity）便成為首要的測試重點。
在多台儀器的串聯架構中，主示波器的觸發脈衝與 10 MHz 參考時鐘必須同時分發給所有輔助示波器。此時，絕對不能使用簡單的 BNC T 型接頭，因為這會造成嚴重的阻抗不匹配與訊號反射。正確的做法是導入高品質的 50 歐姆功率分配器（Power Splitter）。功率分配器能確保訊號在均勻分流的同時維持完美的 50 歐姆環境。
經過功率分配器分流後，原先主示波器送出的 2.5V 觸發脈衝振幅，會衰減至約 1.8V 左右。然而，ScopeSync 軟體在後台已預先將輔助示波器的外部觸發電壓準位智慧設定為 500 mV。因此，即使觸發訊號經過多次分流與衰減，系統仍能保有極大的觸發餘裕（Margin），確保每一台連接的 MXO 示波器都能精準、無誤地同步啟動擷取。此架構最高可支援 1 組主機搭配多達 11 組輔助主機的龐大陣列。
測試重點四：R&S ScopeStudio 軟體達成 32 通道與外部共用觸發
針對需要同時處理海量數據的超大型測試專案，R&S 提供了專為 Windows PC 環境設計的 ScopeStudio 軟體。ScopeStudio 猶如 MXO 示波器的「數位雙生（Digital Twin）」，它突破了單一儀器硬體螢幕的限制，容許工程師在高效能的電腦主機上進行後處理分析。
在此環境下，量測的重點將轉移至遠端資料的匯整與極致的時序控制：
會話匯入功能（Get Session）：
不同於單純的波形資料傳輸，ScopeStudio 支援一鍵匯入高達 32 通道的完整量測會話。這包含了遠端示波器擷取到的所有波形、觸發設定、畫面佈局與註解（Saveset）。工程師可以在實驗室完成同步擷取後，將 32 個通道的真實狀態完整轉移至辦公室電腦中進行生成報告或深入除錯。
外部共用觸發模式（External Common Trigger）：
若測試應用對於「跨儀器觸發抖動」有著極端嚴苛的要求，甚至無法容忍任何因觸發輸出電路產生的微小抖動，工程師可以改變佈線策略。透過將一個高精度的外部觸發訊號源，同步並聯輸入至所有示波器的外部觸發埠（或犧牲一個類比通道作為專用觸發點），藉由 MXO 示波器通道間極低的本機觸發時滯（< 1 ps），即可達成近乎完美的零抖動多機同步。
測試重點五：測試環境的實體空間最佳化與自動化程式控制
在建置高通道數系統時，實驗室的測試台空間（Bench Space）往往是一大瓶頸。如何能在不增加實體佔用面積的前提下完成設備升級，是提升研發效率的另一大重點。
MXO 系列在機構設計上已充分考量了空間最佳化。例如，工程師可以直接將一台 MXO 58 示波器平穩地堆疊在另一台沒有實體螢幕的 MXO 58C 之上，瞬間在原有的單機面積內實現 16 通道量測；若堆疊兩台 MXO 5C，更能輕鬆達成 24 通道的微型測試塔。此外，支援標準 VESA 懸臂支架的設計，也讓儀器能夠直接懸掛於測試台上方，徹底釋放寶貴的桌面空間。
在自動化測試方面，這套多通道架構具備極高的程式控制友善度。由於 ScopeSync 會自動將所有輔助設備的波形匯集至主示波器，自動化控制程式（如 Python、C#）僅需透過單一 IP 地址向主示波器下達 SCPI 指令，即可一次性擷取、運算並讀回所有通道的量測結果。搭配原廠提供的自動完成與錯誤處理驅動程式，大幅降低了測試系統軟體的開發門檻與維護成本。
核心量測儀器產品介紹
要打造完美的高通道同步測試系統，儀器本身的硬體底層實力至關重要。以下為 R&S MXO 新世代示波器家族的關鍵成員，這些產品正是推動現代電力電子與數位除錯技術邁步向前的核心引擎：

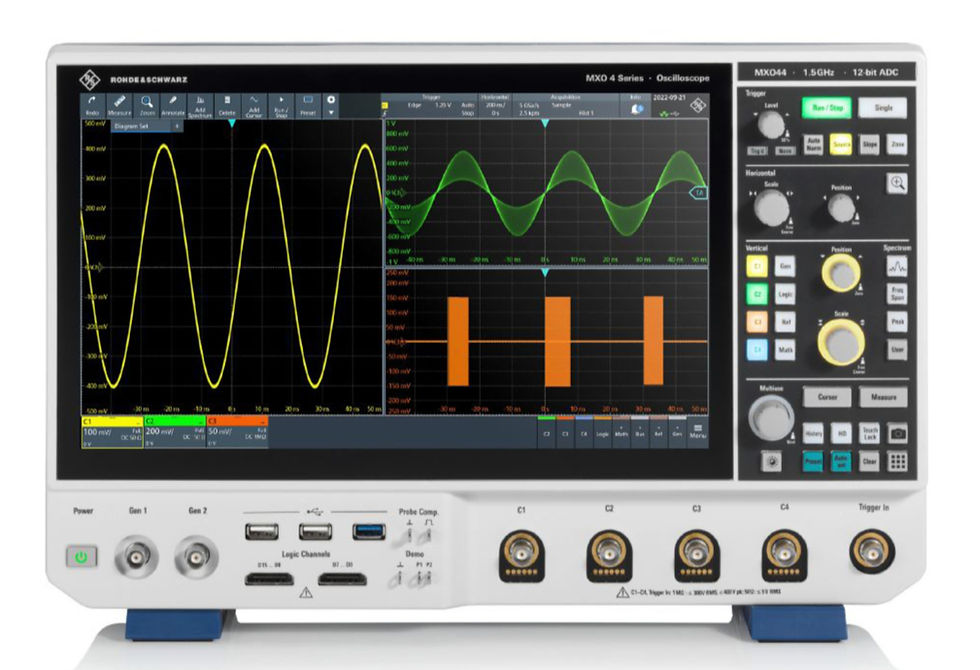

R&S®MXO 4 系列示波器 (4 CH, 200 MHz ~ 1.5 GHz)
