突破除錯盲區，深入解析示波器波形更新率的核心關鍵與測試重點
在複雜電子系統中尋找「消失的異常訊號」
隨著現代電子產業的飛速發展，從先進的高頻寬通訊基礎設施、精密的高速運算伺服器（HPC），到電動車（EV）內部的複雜電源管理系統，電子電路的運作頻率不斷攀升，系統整合度也達到前所未有的境界。在這樣嚴苛的開發環境下，研發工程師面臨著一個共通的巨大挑戰：如何精準捕捉系統中那些「偶發性」、「極端罕見」的異常訊號（Glitches）與瞬態干擾？
過去，工程師在評估測試儀器時，往往將目光聚焦於「頻寬（Bandwidth）」、「取樣率（Sample Rate）」與「記憶體深度（Memory Depth）」這三大傳統指標。然而，在最新的測試應用與除錯實務中，越來越多工程師發現，即便使用了極高頻寬的示波器，卻依然無法在短時間內抓出導致系統當機的偶發突波。原因在於，他們忽略了決定示波器洞察力的隱藏核心指標——「波形更新率（Update Rate）」。
波形更新率，又稱為每秒擷取次數（Acquisitions per second），代表著示波器處理訊號並將其重現於螢幕上的速度。本文將針對最新的測試應用趨勢，捨棄枯燥的實驗室數據比對，全面從「測試重點」的角度出發，為廣大硬體研發與測試工程師深入解析波形更新率的背後原理，並探討如何透過最先進的測試儀器架構，徹底消滅訊號盲區。
揭開「盲區時間（Blind Time）」的神秘面紗
要理解波形更新率的重要性，首先必須建立「盲區時間」與「真實訊號擷取率」的概念。
在理想的狀態下，工程師希望示波器能夠像一台永不停歇的錄影機，百分之百地記錄下探棒所接觸到的每一個電子軌跡。但實際上，由於示波器架構的限制，儀器在進行下一次擷取之前，必須耗費時間來處理前一次捕捉到的龐大數位資料。這段「處理資料且無法進行下一次觸發擷取」的空窗期，在測試領域被稱為「盲區時間（Blind Time）」。
在傳統的測試應用中，如果儀器的波形更新率過低，其盲區時間可能高達 99% 以上。這意味著，儀器在絕大部分的時間裡對待測物的訊號變化是「視而不見」的。當系統發生百萬分之一秒的偶發錯誤時，若這錯誤剛好落在儀器的盲區時間內，工程師將永遠無法在螢幕上看到它。這不僅大幅拉長了產品除錯的週期，更可能導致帶著潛在缺陷的產品流入市場。
因此，在最新的測試應用標準中，評估一台示波器的效能，已不再只是看它「能看得多清楚」，更要看它「漏看了多少」。
最新測試應用的五大核心重點解析
為了確保測試環境能夠應對未來的複雜訊號，工程師在規劃量測驗證流程時，必須將以下五項關於波形更新率的「測試重點」納入考量：
測試重點一：評估真實訊號的擷取百分比（Capture Percentage）
在進行任何高速訊號或電源完整性測試前，首要重點是評估量測系統的「真實訊號擷取百分比」。這個指標並非固定不變，而是與工程師設定的「水平時基（Timebase）」息息相關。測試重點在於驗證儀器在常用的時基設定下，是否能將盲區時間壓縮至最低。新世代的硬體加速架構，能讓儀器在極小的水平時基下，依然維持極高的擷取佔比，這對於觀察高頻切換的電源漣波或高速數位邊緣至關重要。
測試重點二：觸發重置時間（Trigger Rearm Time）的效能極限考驗
當待測訊號產生極為密集的連續觸發事件時（例如快速連發的封包或連續的突波），測試系統的「觸發重置時間」將面臨嚴峻考驗。觸發重置時間指的是示波器完成一次擷取後，重新武裝（Rearm）其觸發電路以準備捕捉下一次事件所需的時間。在最新的協定驗證測試中，重點在於確保儀器的觸發重置時間極短，短到能夠在兩個緊密相連的觸發事件之間完成重置，確保任何連續的異常狀態都不會被遺漏。這通常高度依賴儀器內部是否採用了全數位化的觸發架構（Digital Trigger）。
測試重點三：顯示器刷新週期的隱藏盲區影響
除了單次擷取的處理時間外，示波器將累積的波形資料「畫」到顯示器上的這個動作，也會產生宏觀的盲區時間。在進行長時間的連續監測時，測試重點必須放在儀器處理顯示刷新的效率。先進的量測儀器會利用專屬的 ASIC（特殊應用積體電路）來平行處理波形渲染與資料擷取，確保即使在螢幕快速刷新的瞬間，底層的觸發系統依然保持警覺，隨時準備捕捉異常。
測試重點四：極端偶發異常的捕捉機率數學模型
在進行可靠度與穩定性測試時，工程師不能僅憑運氣來抓取 Bug。測試重點在於利用數學機率模型來評估測試涵蓋率。
影響「捕獲罕見事件機率」的因素包含：使用者的觀察等待時間、罕見事件發生的頻率、單次擷取的時間長度，以及示波器的波形更新率。當事件發生頻率極低時，唯有透過極高的「波形更新率」，才能在合理的測試時間（例如幾分鐘內，而非幾天）內，將捕捉到該異常的機率提升至 99% 以上。這對於嚴格的車規級電子與醫療電子驗證來說，是無法妥協的硬性指標。
測試重點五：進階量測與分析工具對系統傳輸量的衝擊
最常被忽略的測試重點，在於「當開啟分析功能時，更新率的衰退程度」。在實際的測試應用中，工程師不可能只單純看波形，一定會開啟諸如自動量測、數學運算、FFT（快速傅立葉轉換）、串列匯流排解碼，甚至是眼圖分析與直方圖等功能。
許多傳統儀器在開啟這些基於軟體運算的功能後，波形更新率會出現雪崩式的下滑。因此，現代測試驗證的重點在於確保量測儀器具備「硬體加速分析（Hardware-accelerated Analysis）」能力，使得在開啟數千次量測統計或高頻寬頻譜分析時，儀器依然能維持極速的吞吐量，達成真正的「所見即所得」。
高波形更新率在實務應用中的巨大優勢
當我們將測試重點確立後，便能深刻體會到具備頂尖更新率的測試儀器能為各大應用領域帶來何種變革性的優勢：
更精準且優越的訊號可視性：
高波形更新率能在極短的時間內將數以萬計的波形疊加在畫面上。對於觀察具有微小變動的調變訊號、展頻時脈（SSC）或頻率掃描訊號時，工程師能夠瞬間看到訊號變化的完整軌跡，波形軌跡會顯得多層次且厚實，清晰呈現訊號的真實分佈與抖動（Jitter）輪廓，而不需要依賴長時間的無限餘輝（Infinite Persistence）來慢慢累積畫面。
加速統計收斂（Faster Statistical Convergence）：
在電源完整性（Power Integrity）測試中，工程師經常需要對電源軌徑進行長期的波紋與雜訊量測，並找尋最差情況（Worst-case violations）。一台更新率極快的儀器，可以在一秒鐘內完成數千次、甚至數萬次的自動量測，極快地建立起可靠的統計分佈圖（直方圖）；反之，低更新率的儀器可能需要數十分鐘才能達到相同的統計信心水準。這直接決定了產品上市前驗證階段的速度。
卓越的頻譜分析能力（EMI/EMC 預相容性測試）：
在進行電磁干擾除錯時，工程師會頻繁使用 FFT 功能。高波形更新率意味著儀器可以提供每秒數萬次的 FFT 轉換速率，讓頻譜畫面如同即時掃描般流暢，能夠瞬間捕捉到因為瞬間切換所產生的極短暫寬頻雜訊干擾，讓 EMI 除錯不再是瞎子摸象。
無與倫比的操作流暢度：
這是一個關於使用者體驗的極大優勢。高更新率的儀器在面對工程師頻繁轉動旋鈕、調整觸發準位、縮放時基時，能夠提供毫無延遲的即時反饋。這種絲滑流暢的操控感，能大幅降低長時間測試除錯時的疲勞感，並提升測試信心。
頂尖測試儀器產品線推薦——打破硬體極限的 R&S 解決方案
為了解決傳統架構下波形更新率與進階分析功能之間的互斥難題，頂尖儀器大廠 Rohde & Schwarz (R&S) 投入了鉅資開發專屬的特殊應用積體電路（ASIC）技術。

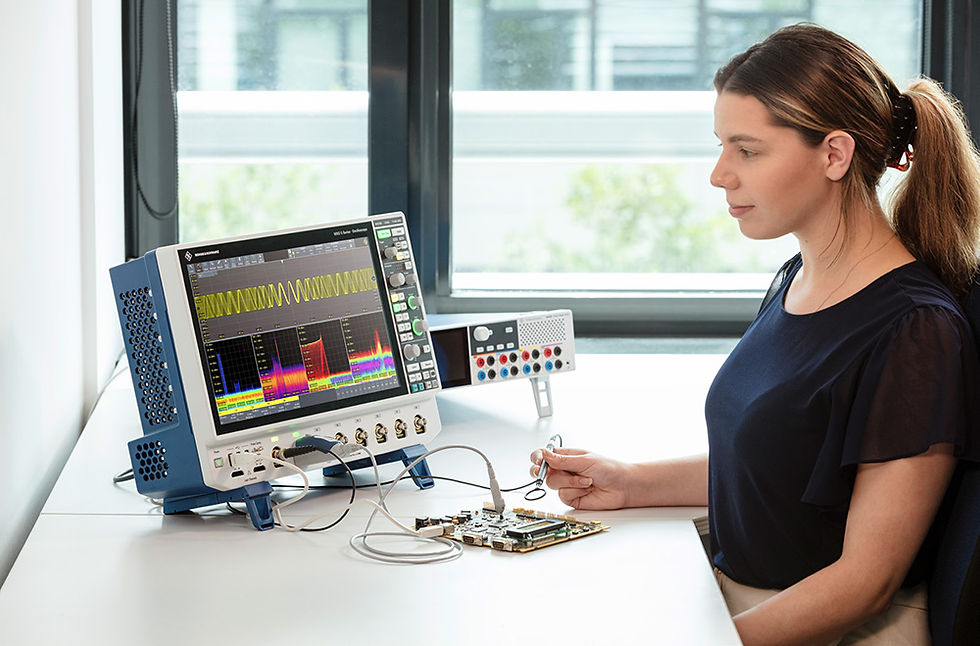

R&S 新世代的 MXO 系列示波器，其核心搭載了強大的 MXO-EP (Extreme Performance) ASIC。這顆擁有 3600 萬個邏輯閘的晶片，提供了高達 200 Gbit/s 的驚人吞吐量。它不僅將 12-bit 高解析度類比數位轉換器（ADC）的潛能發揮到極致，更實現了全硬體處理的數位觸發系統。這使得 MXO 系列在常規運行模式下，即可達成破紀錄的極速波形更新率，並且在開啟 FFT 等進階功能時依然維持巔峰效能。
為了因應各種不同層級的測試應用挑戰，以下為您精選並介紹 R&S 旗下最具代表性的高效能示波器系列：
R&S®MXO 3 系列示波器 (4/8 CH, 100 MHz ~ 1 GHz)
身為次世代示波器的緊湊型先鋒，MXO 3 系列打破了中階儀器的效能天花板。它在極其輕巧的機身內，提供了 4 通道與 8 通道的彈性選擇，頻寬覆蓋 100 MHz 到 1 GHz。MXO 3 同樣承襲了強大的 ASIC 基因，擁有極高的更新率與 12-bit 垂直解析度。對於空間受限的實驗室、產線自動化測試，或者是需要同時監測多路電源與感測器訊號的 IoT 嵌入式系統開發者而言，MXO 3 提供了無與倫比的性價比與測試精準度。
探索更多產品細節與規格：R&S®MXO 3 系列示波器
R&S®MXO 4 系列示波器 (4 CH, 200 MHz ~ 1.5 GHz)
MXO 4 是引領測試業界進入極速更新率時代的指標性產品。具備 4 個類比通道，頻寬最高可達 1.5 GHz。其核心優勢在於創下了同級別儀器中最高的波形擷取速率（高達 450 萬次/秒），讓任何偶發的突波與異常訊號都無所遁形。全系列標配 400 Mpts 的超深記憶體，確保在高取樣率下仍能擷取長時間的複雜協定特徵。這款儀器是通用電子設計、電源除錯與低速串列匯流排分析的完美實驗室主力。
探索更多產品細節與規格：R&S®MXO 4 系列示波器
R&S®MXO 5 系列示波器 (4/8 CH, 350 MHz ~ 2 GHz)
當測試重點轉向高階的多相電源管理系統（PMIC）、複雜的馬達逆變器或需同步觀測多條資料匯流排的高效能運算平台時，MXO 5 系列是您的終極選擇。它不僅將頻寬推升至 2 GHz，更提供了高達 8 個類比通道的頂級配置。最令人驚豔的是，即使在多通道同時開啟的情況下，MXO 5 依然能維持極度強悍的波形更新率，配備 15.6 吋的超大高畫質觸控螢幕與全通道 500 Mpts 的深度記憶體，它專為解決現代最艱鉅的多通道同步測試挑戰而生。
探索更多產品細節與規格：R&S®MXO 5 系列示波器
R&S®RTO6 系列示波器 (4 CH, 600 MHz ~ 6 GHz)
對於需要更高頻寬以進行高速數位介面驗證、射頻（RF）分析與高階嵌入式除錯的工程師，RTO6 系列提供了高達 6 GHz 的頻寬。RTO6 具備極低雜訊的前端硬體設計，能提供極佳的訊號保真度。其更新率可達 100 萬次/秒，並且擁有獨步業界的「區域觸發（Zone Trigger）」功能，讓工程師只需在畫面上畫出一個方框，就能輕鬆隔離出複雜訊號中的特定事件。此外，RTO6 對於頻譜分析、眼圖與遮罩測試皆擁有深度硬體加速，是進階分析測試領域的全能型霸主。
探索更多產品細節與規格：R&S®RTO6 系列示波器
R&S®RTP 系列示波器 (2/4 CH, 4 GHz ~ 16 GHz)
站在示波器性能的頂峰，RTP 系列是專為次世代超高速數位傳輸介面（如 PCIe, USB, DDR）、雷達訊號分析與光通訊測試所打造的旗艦級平台。它提供高達 16 GHz 的極致頻寬，其最大的亮點在於擁有「硬體即時去嵌入（Real-time De-embedding）」技術，能夠在擷取訊號的瞬間，由硬體自動補償測試治具與纜線造成的訊號損耗，絲毫不拖慢儀器的運算速度。結合超高速更新率與完整的合規性測試（Compliance Test）軟體，RTP 是前瞻科技研發不可或缺的頂尖量測樞紐。
探索更多產品細節與規格：R&S®RTP 系列示波器
技術文章下載
想要深入探討波形更新率對測試應用的底層影響？想要了解更多關於盲區時間計算、觸發重置極限與 ASIC 晶片加速原理的進階知識？我們特別準備了完整的技術白皮書供您免費下載閱讀。這份官方文件將幫助您在下一次評估測試設備時，具備更透徹的規格洞察力。
