對電壓值極小且容許誤差日益嚴格的電源軌進行雜訊與漣波量測，對示波器而言是一項極具挑戰性的任務，若使用標準的 500 MHz、10:1 衰減比被動式探棒，將會引入額外的量測雜訊，導致量測到的峰對峰值電壓過高，並掩蓋訊號的真實細節。

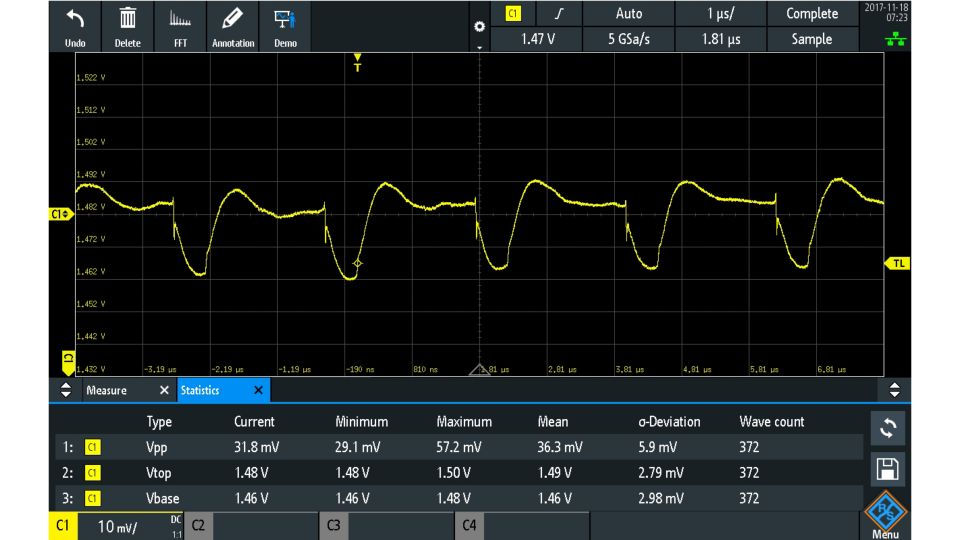

而採用 1:1 衰減比的被動式探棒雖然雜訊較低，但其頻寬卻被限制在約 35 MHz 左右，這會導致探棒錯失疊加在電源軌上的高頻成份，並可能低估實際的峰對峰值電壓。
電源完整性量測解決方案
將一台低雜訊示波器與專為電源軌量測而開發的電源軌探棒相結合，所構成的量測系統便能提供更為精確的量測結果，R&S®RT-ZPR20 主動式探棒採用 1:1 的衰減比，具備極低的雜訊與充足的頻寬，可避免衰減關鍵的訊號成份。
當 R&S®RT-ZPR20 電源軌探棒搭配 R&S®RTA4000 或 R&S®RTM3000 示波器使用時，可提供以下優勢：
探棒的 1:1 衰減比提供了最低的雜訊： 整個系統的雜訊可低於 500 μV（在 1 GHz 頻寬與 10 mV/div 的設定下）。
內建 ±60 V 的直流偏壓 (Offset)： 使用者可以對各種標準的直流電源軌電壓進行置中與縮放，無需擔心示波器內建偏壓的範圍不足，此偏壓功能也免除了使用 AC 耦合或隔直流電容的必要性，因為後者會阻礙觀測真實的直流準位與漂移。
隔離高頻暫態與耦合訊號： 探棒的額定頻寬為 2 GHz，當與 R&S®RTA4000 或 R&S®RTM3000 搭配使用時，整體的頻寬將由示波器的頻寬決定。
50 kΩ 的直流輸入阻抗將負載效應降至最低： 確保直流準位的量測準確性。
整合式 16-bit 探棒電錶： 可同時針對每個電源軌的直流準位提供五位數的讀值。
我們提供一套電源完整性組合包，其中包含一台 R&S®RTA4004 200 MHz 4 通道示波器、一支電源軌探棒，以及頻譜分析與頻譜圖選項，此組合包以優惠價格提供，頻寬升級、額外的探棒或選項皆可另外獨立添加。
相關產品
R&S®RTM3000 示波器系列是進行高精度電源完整性量測的理想選擇，其核心搭載了 R&S 自行開發的 10-bit 類比數位轉換器（ADC），與傳統 8-bit 示波器相比，能提供 4 倍的垂直解析度，這對於精準捕捉電源軌上微小的漣波與雜訊至關重要，搭配其深度記憶體，RTM3000 能夠在長時間擷取中維持高取樣率，確保不會遺漏任何偶發的暫態事件，是進行電源除錯與驗證的強大工具。
R&S®RTA4000
R&S®RTA4000 示波器憑藉其卓越的訊號保真度，專為應對嚴苛的電源完整性挑戰而設計，該機種同樣搭載了領先的 10-bit 類比數位轉換器（ADC），並擁有極低的雜訊前端，能確保使用者看到的訊號細節是來自待測的電源軌，而非示波器本身，其具備同級產品中最大的 1 Gsample 深度記憶體，即使在分析長時間的電源啟動序列或低頻振盪時，也能維持完整的訊號細節，為工程師提供最清晰的洞察力，以快速解決電源完整性問題。
